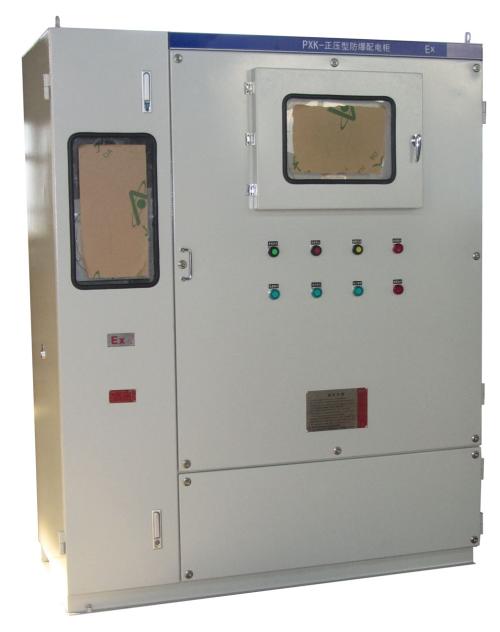

防爆正壓柜的設計思路相對于其它的產品它的防爆方式不同，在控制系統和保護氣體的壓力、流動的速度合理的設計下，正壓腔有著較大的靈活性，可以生產體積大一點的產品，且內部的安裝電氣元件與設備可以根據客戶的需求自由的安排，加大了防爆正壓柜的擴展性。

防爆正壓柜出廠時，正壓自控部分已經過調試，但用戶在具體使用時，仍須根據現場情況重新調試后再使用。

一、防爆正壓柜用正壓吹掃控制系統適用范圍：

1、可燃性粉塵環境20區、21區、22區

2、爆炸性氣體混合物危險場所：0區、1區、2區

3、爆炸性氣體混合物：ⅡA、ⅡB、ⅡC

4、溫度組別：T1～T6

5、當氣壓高于1000Pa時，自控系統自動開啟排氣閥，自動調整內部氣壓，保證產品不受高氣壓沖擊而變形損壞。

6、當氣壓低于50Pa時，自控系統自動報警，需調整內部壓力，補氣成功時，自動恢復正常，不成功必要時可設置系統自動斷電。

7、只有柜體氣壓滿足規定的氣壓要求時，正壓吹掃控制系統會提供信號給柜體送電。

8、防爆正壓柜適用于石油化工、海上鉆井平臺、冶金、醫藥、輕工、紡織、食品、生物工程、航天航空工程以及軍事設施等工廠中，具有ⅡA、ⅡB、ⅡC類T1～T4爆炸性氣體或蒸氣環境；海拔高度不超過2000米；25℃時，相對濕度95％以下；工作環境溫度-20℃～+40℃之間。

二、防爆正壓柜調試分兩部分

自控部分適用于AC220V、50Hz配電系統。

1、自控部分調試

1)調試前檢查

檢查各部分是否完好無損，有無影響防爆性能等，接線是否正確(接控制電源：AC220V)，手動閥是否打開。一切正常后方可進行調試。

2)調試方法

關門調試：在配置好氣源后，接通電源。將進氣閥打開，按下“啟動”按鈕，進氣電磁閥打開，倒計時30分鐘開始計時，進入換氣狀態。30分鐘后換氣結束，壓力值大于100Pa時，傳感器檢測正壓腔內壓力值，并顯示在系統窗口中，進氣電磁閥關閉，通過電磁閥旁路節流閥給柜內補氣，使壓力表值持續穩定在200-300Pa之間，即整柜進入自動運行狀態，同時給正壓腔內“接觸器”送電，主電路可送電進行正常工作，即調試完畢。

在使用過程中，若壓力降低，當壓力值低于100Pa時，防爆警燈會報警，進入欠壓報警狀態，當進氣故障未排除，柜內壓力低于50Pa時，自控系統將切斷正壓腔主電源;系統將一直處于欠壓報警狀態(可通過按下“消音”按鍵解除)。

此為低壓保護及電氣聯鎖過程。當正壓腔壓力高于400Pa時，限壓閥打開，經過一段時間，正壓腔的內部氣壓逐漸下降，使柜內壓力限制在正常壓力范圍之內，閥門關閉，此過程為高壓限制保護過程。

3)調試注意事項：

防爆正壓柜出廠時，各參數已設定好，嚴禁用戶擅自更改參數。用戶在調試時請注意儀表、自控線路及取樣管路的暢通。

2、 用戶配電系統部分調試

1)本產品經運輸、安裝等環節后，必須嚴格按照低壓成套設備的檢驗、調試標準進行檢查。

2)根據本產品隨箱技術附件(總裝圖紙等)以及用戶的設計圖紙逐一對照，進行檢查和操作。

防爆正壓柜調試完畢后，即可交付使用。

防爆正壓柜安全指標

柜內正壓值大于250pa時，正壓柜自動排氣

柜內正壓值小于80pa大于50pa時，正壓柜低壓報警提示

柜內正壓值小于50pa，1區使用時正壓柜自動切斷電源，2區使用的時候可以只報警不切斷電源。
